Bombas de Ariete, en mas de 8 Tamaños y 20 Modelos

Descripción

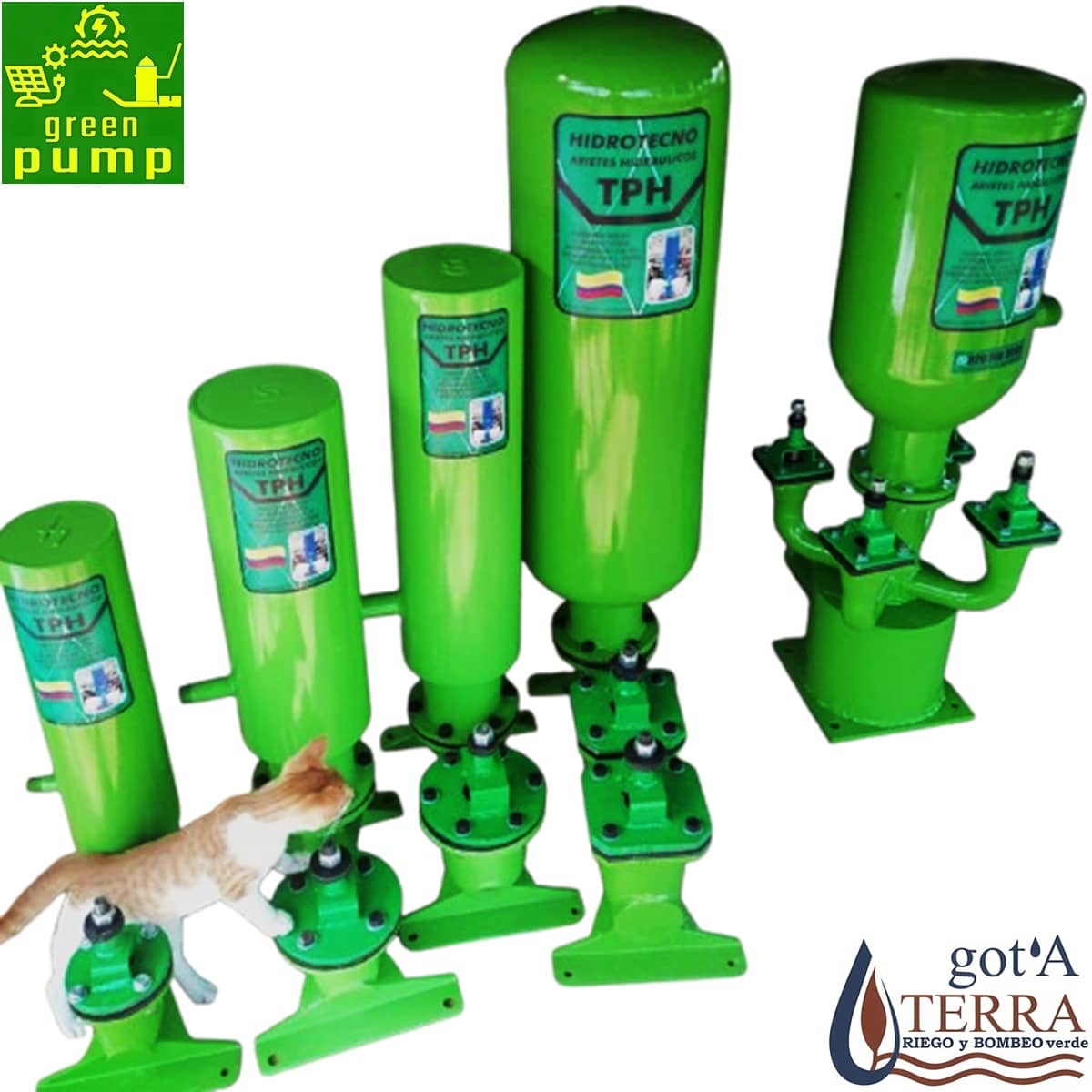

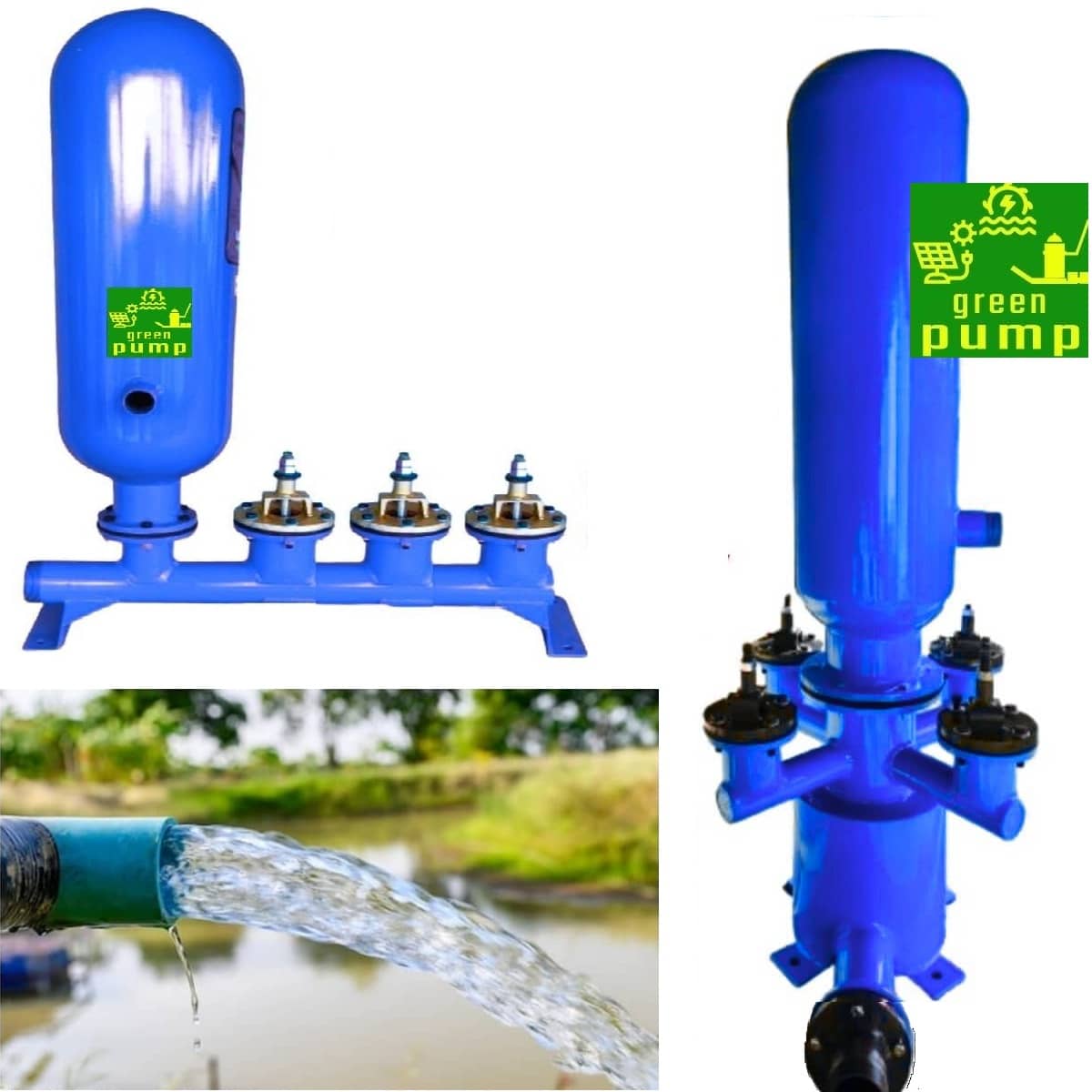

Nuestros modelos de BOMBAS DE ARIETE

¿Alguna vez has necesitado una bomba para elevar agua a 100 metros o mas, o algo parecido, hacia tu finca y no tienes acceso a la energía? ¿Tienes un flujo continuo de agua y un terreno quebrado que te permite hacer fácilmente un desnivel de caída en la alimentación de la futura bomba? Así pues, si tus respuesta han sido sí, entonces alguno de los tamaños de arietes para subir agua muy seguramente serán tu solución.

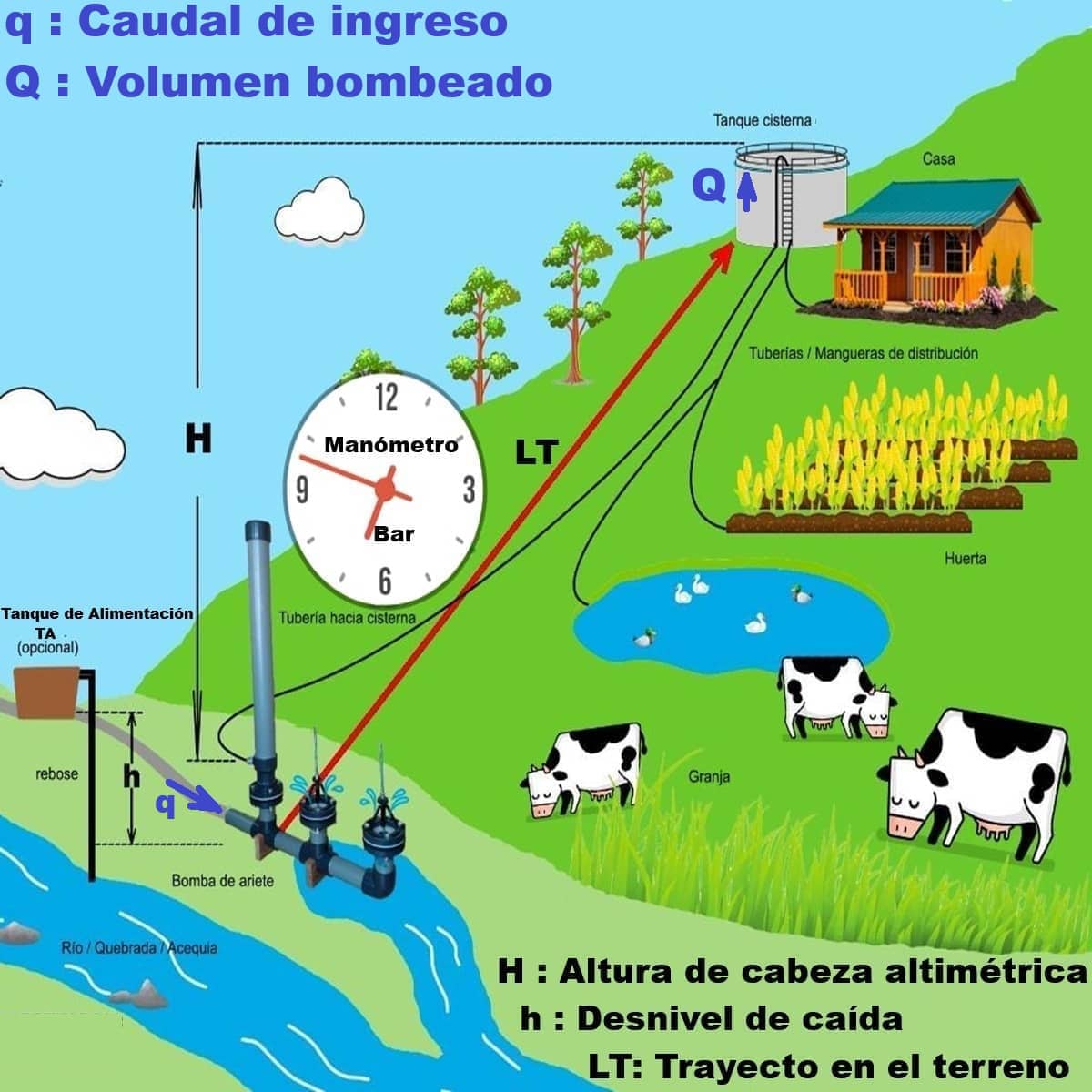

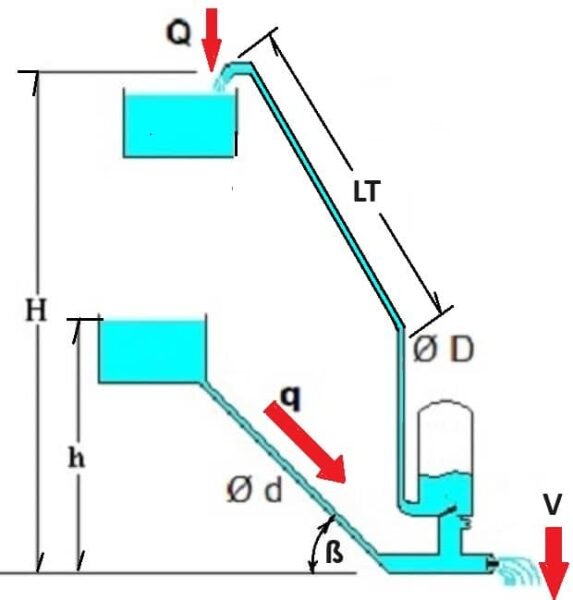

Desde la figura al lado serán comprensibles los términos mencionados. Básicamente para determinar el modelo adecuado se requiere que verifiques algunos aspectos. Y los primeros 2 son en la entrada o captación los «combustibles» que requieren estos aparatos.

• Caudal de entrada, mínimo de 8 – 12L/min para nuestros menores modelos: q
• Desnivel de caída, mínimo 1m hasta un máximo de aprox. 25m: h
• Diámetro de tubería entrada:  ød
• Angulo de incidencia de la tabería de entrada:   ß
• Derrame de agua, variable según topografía y altura de cabeza: V
• Diámetro de la manguera de salida:  øD
• Longitud de trayecto de la tubería de salida: LT
• Cabeza de altura  a bombear, vertical pura o altimétrica: H
• Volumen diario que se necesita, promedio en Litros/día y definido por el usuario: Q

¿Dificultades en determinar sus características?

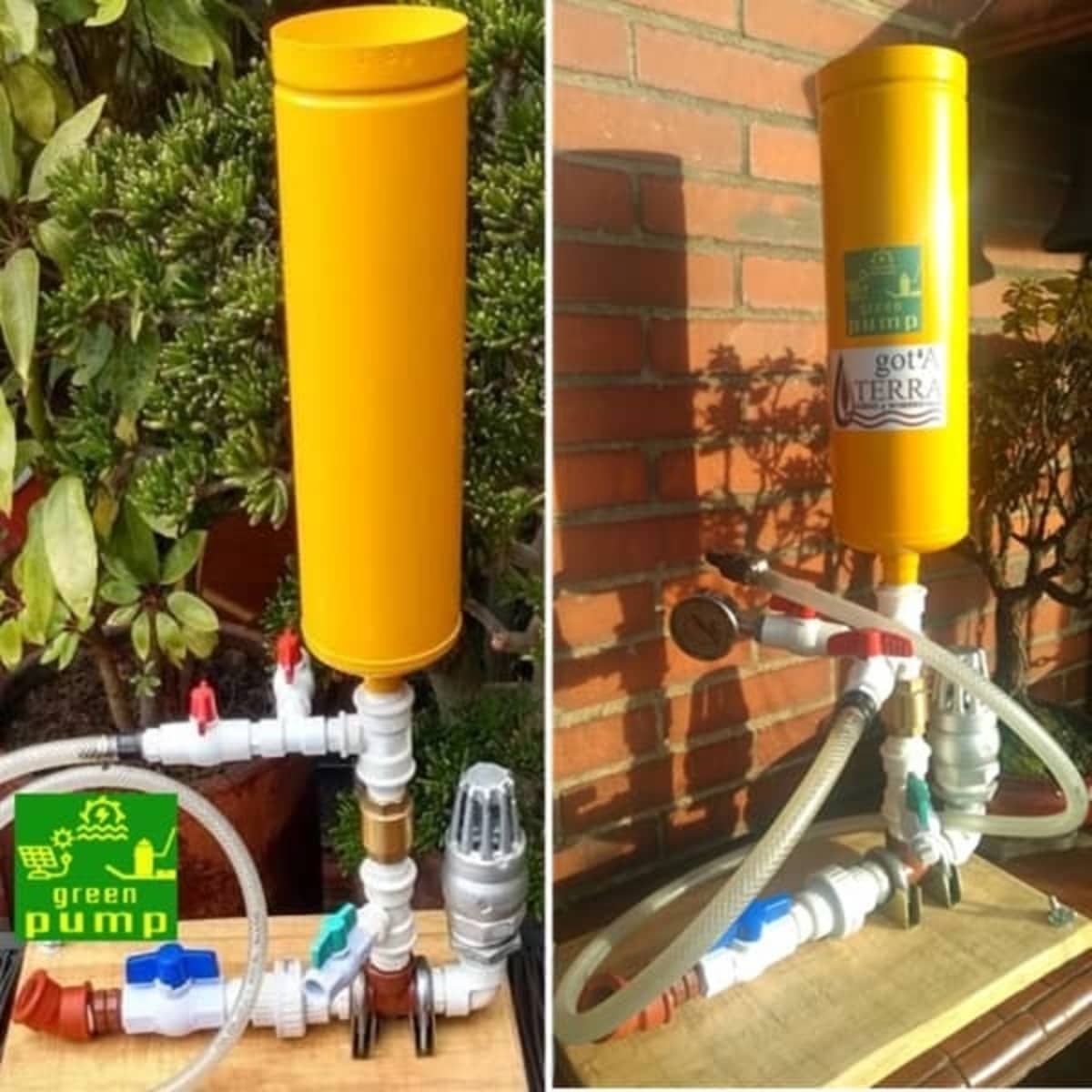

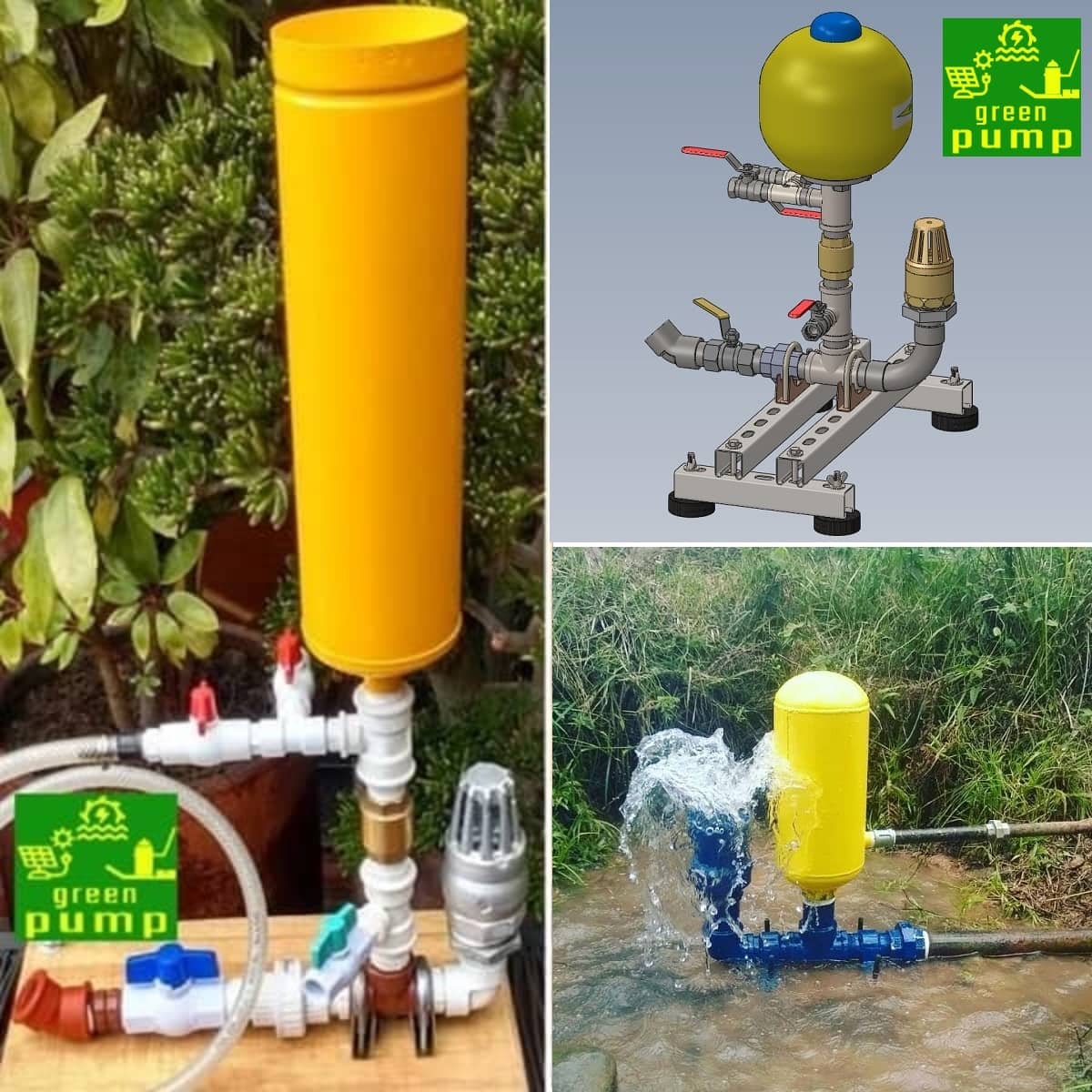

Por desgracia determinar las variables h y q mencionadas en la entrada del agua, junto al ángulo de caída ß, han hecho que mucha gente se desanime para adquirir un ariete de agua. Y el ángulo ß basta con que esté entre 10° a 45°. Por eso mismo nuestro propósito es ofrecerle modelos fáciles y simples de ser seleccionados e instalados por usted, su maestro o plomero de su localidad. Por otra parte también podrá hacer una simple duplicación en paralelo con una unidad adicional si a futuro observase que hay caudal de alimentación suficiente. Además con esas 2 unidades podrá hacer mantenimientos parciales sin necesidad de paralizar todo el bombeo. Y respecto a su presupuesto, si le sirviese un restringido y liviano aparato de 1″ podría seleccionar nuestra económica bomba de ariete PVC modelo «LGT» .

Pasos fáciles para verificar tu viabilidad y futura instalación:

Por lo general será suficiente que hagas una medición sencilla de tu caudal y desnivel de caída disponible en el sitio que estará la captación del ariete. Seguidamente la altura a bombear el agua y el volumen que requerirás por día. O sea resumidamente:

• Con respecto al caudal q no será necesario medirlo en el caso de ríos o quebradas de visible buen flujo. Mientras que en casos de fluidos lentos de pequeños nacederos harías un represamiento y un tubo lateral que desemboque en una caneca de volumen conocido. Luego sólo cronometras el tiempo de llenado.
• Y el desnivel de caída h con una manguera doblada o superponiendo varillas y cuerdas. Evalúa si tu terreno te permite lograrlo fácil o con una futura obra civil.
• Entonces pasas a medir la altura vertical H (geodésica, altimétrica o afectada con la gravedad) con cualquier aplicación que te asimile tu celular a un altímetro.
• Posteriormente la longitud del trayecto LT, sobre la loma o un plano, que podrás medir con tus propios «pasos» de caminar o mediante largas cuerdas.
• Finalmente el volumen diario Q o en promedio a cada 24 horas que necesitarás para el consumo de residencias, riegos y agua para ganado o animales.

APOYO DE NUESTRAS GUÍAS:

Generalmente podrás apoyarte en nuestras dos (2) Guías paso a paso, tanto la de «Verificaciones Previas» como la de «Instalación». Por tanto la idea es que evites las costosas visitas de algún técnico para evaluar tus características como para la sencilla instalación que podrás hacer con un maestro o plomero de tu localidad. Sin duda evitando así costosos desplazamientos y tarifas que podrían ser de un valor significativo y hasta mayor frente al del aparato. Además es muy importante de considerar que si nos informas tus datos te haremos siempre el cálculo y determinación del modelo nuestro adecuado a tus condiciones.

CARACTERISTICAS DEL ARIETE HIDRÁULICO:

Primero en 1772 fue inventado en Inglaterra un precursor de la bomba de ariete hidráulico, patentado luego en 1796 en Francia. Consiste en una bomba utilizando el principio de un golpe que aprovecha la energía de un pequeño salto de agua para elevar parte de su caudal a una altura superior. Y unido al uso de un par de cheques y una cámara de aire, fenómeno que no explicaremos acá debido a los miles de sitios web y a la profusa literatura correspondiente.

Comenzando desde su invención el ariete para bombear agua tuvo en los siglos 18 y 19 una amplia difusión por todo el mundo. Pero en el siglo 20 cayó en desuso, sobre todo debido al avance arrollador de la bomba centrífuga, la despreocupación por el medio ambiente y el costo menor de los combustibles. En la actualidad asistimos a un renacer del interés acerca de la bomba de ariete y su precio en Colombia debido a que es tecnológicamente accesible, eficiente, ecológica y que funciona sin necesidad de energía.

Rendimiento energético (R):

Esto representa por un lado el porcentaje de agua que se puede bombear en relación al total de la canalizada por el ariete y por otro lado la ganancia o multiplicación de altura. Puesto que el rendimiento del aparato dependenderá de esa multiplicación expresada en función del cociente H/h y además del caudal disponible q. Y como también del ángulo de incidencia ß de la tubería de entrada al ariete. Así al aumentar solamente el valor resultante H/h el rendimiento disminuye y puede verse cómo varía en la tablita siguiente. De este modo en condiciones muy especiales se podrán tener mayores alturas, pero a medida que se va elevando igualmente se irá perdiendo muchísima eficiencia en el caudal de entrega y un incremento del caudal vertido o derramado V = q – Q.

Como puede deducirse de la tabla al lado, multiplicando hasta 12 veces la altura (h) habrá una eficiencia razonable. Fuera de lo que muestra esa tabla se podría llegar hasta 25 pero con buenos caudales de ingreso y que contrastarán con el hilito de agua que subirá. Aunque a partir de la relación 12 el rendimiento de los arietes disminuirá significativamente. Pero ésto nó ha de desalentar al usar una energía gratuita y aunque existen artificios con altos caudales y tuberías de entrada de grandes diámetros y chimeneas de equilibrio para lograr relaciones mayores de (H/h). Sin embargo lo ideal para un rendimiento pasable será trabajar siempre multiplicando solamente entre 6 a máximo 12 veces el desnivel de caída (h).

Caudales de alimentación y descargado (q y Q):

Y el rendimiento (R)  en función del caudal de alimentación (q), el desnivel de trabajo (h) y la altura de elevación (H) se relacionan así:  R = (Q*H) / (q*h). De este modo el caudal que se logrará elevar en el bombeo será:  Q = (R*q*h) / H

Usualmente entre rangos del 40% al 80% y relaciones H/h entre 3 a 10 el promedio usual podría establecerse en 6 o un rendimiento R = 67% de promedio, o 2/3 con 1/3 de pérdida energética. Por lo que solamente para este caso particular se derivaría y podría aplicarse la conocida pero restringida fórmula: Q = (2*q*h) / (3*H)

Resumidamente  una idea del caso particular R = 67% con los litros bombeados por día:  Q (Litros por día) =  960 * q (Litros por minuto) * ( h / H)

Aún cuando sólo subamos un 1% del agua que pasa por un ariete, éste ha multiplicado varias veces el desnivel inicial funcionando las 8.760 horas del año… ¡y sin combustible!

VENTAJAS Y CARACTERÍSTICAS:

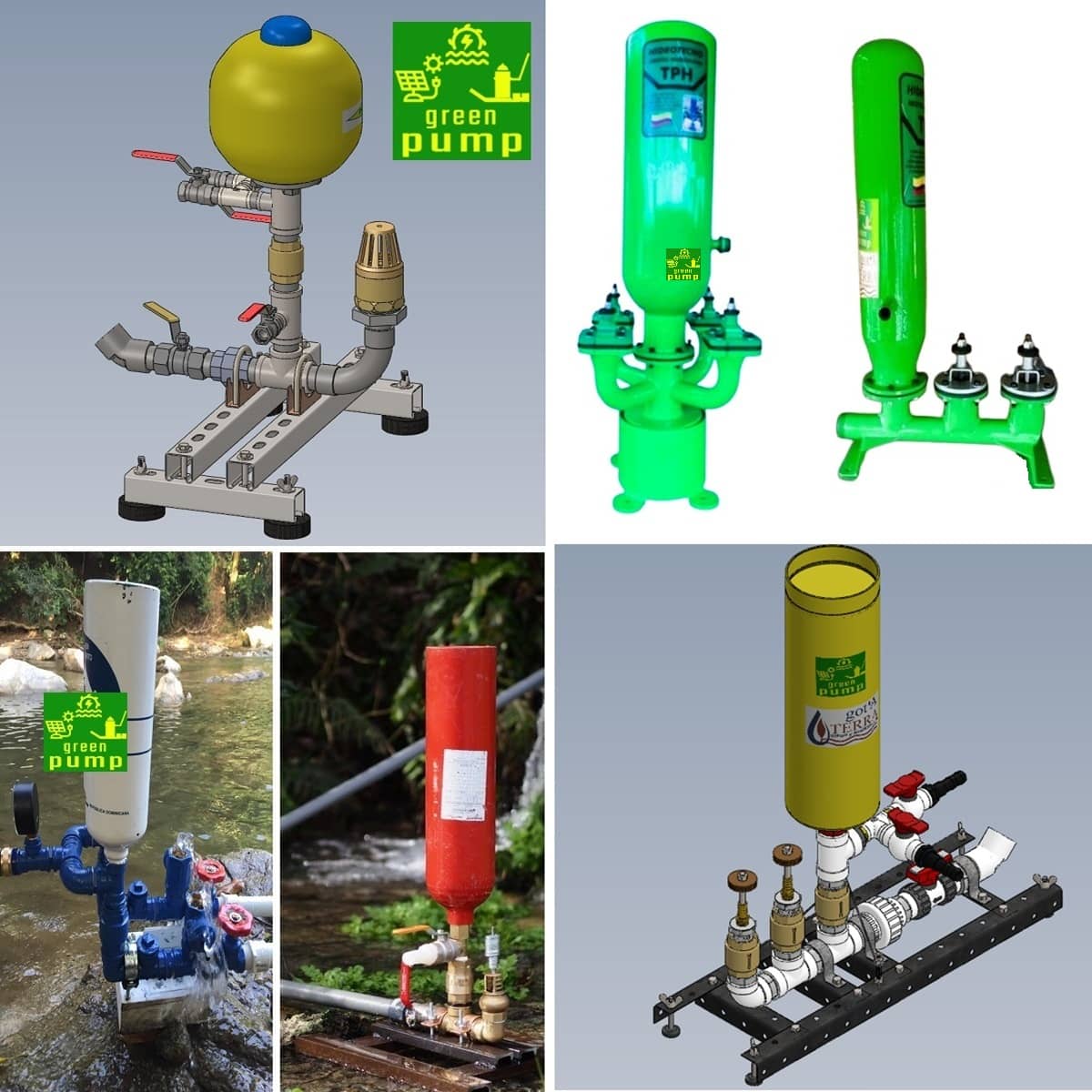

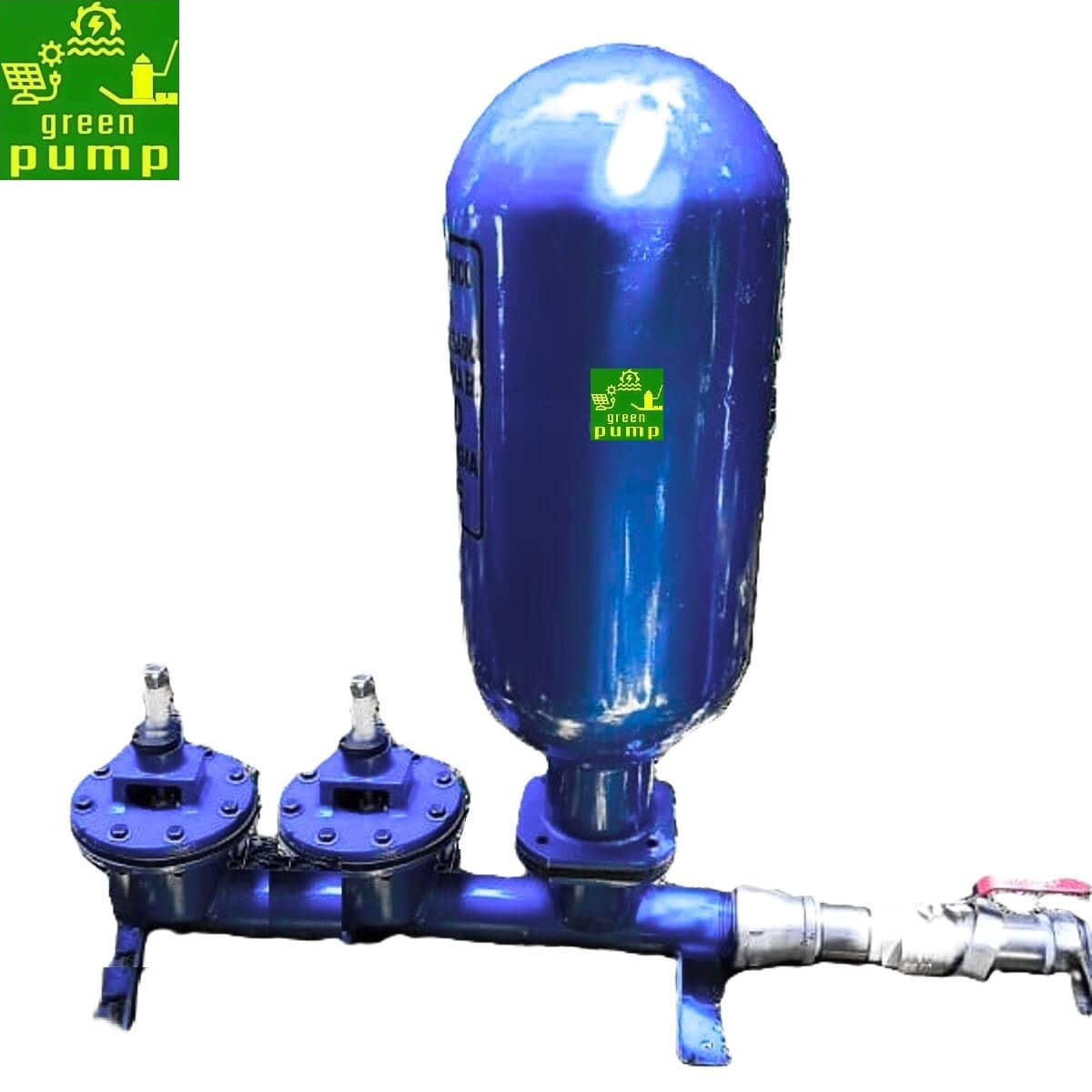

Dado que somos una fábrica de Arietes en Bogotá estamos en el centro principal de los negocios del país y podemos suministrar los aparatos apropiados a las diversas regiones. Y en versiones para trabajo muy liviano y esporádico desde una bomba de ariete en PVC, o de uso medio en grifería, o de lo contrario para trabajo profesional pesado en tubería de acero. De tal manera que nuestros aparatos cumplen con las cualidades generales de estas bombas ancestrales:

• No consumen energía y trabajan las 24 horas del día, todo el año.
• Poco mantenimiento con costos bajos en repuestos y servicio.
• Ideales en lugares remotos sin energía.
• Trabajan con caudales desde 8L/min y solo 1m de caída.
• Bombean hasta 3 kilómetros de distancia o trayecto sobre lomas o cerros.
• Operan durante muchísimos años gracias a su diseño y materiales.
• Diseños pensados para que la manipulación y ajuste sean sencillos.
• Asesoría en la selección del modelo con respecto al aforo de su caudal, medición del desnivel, altura de cabeza y litros de consumo diario.

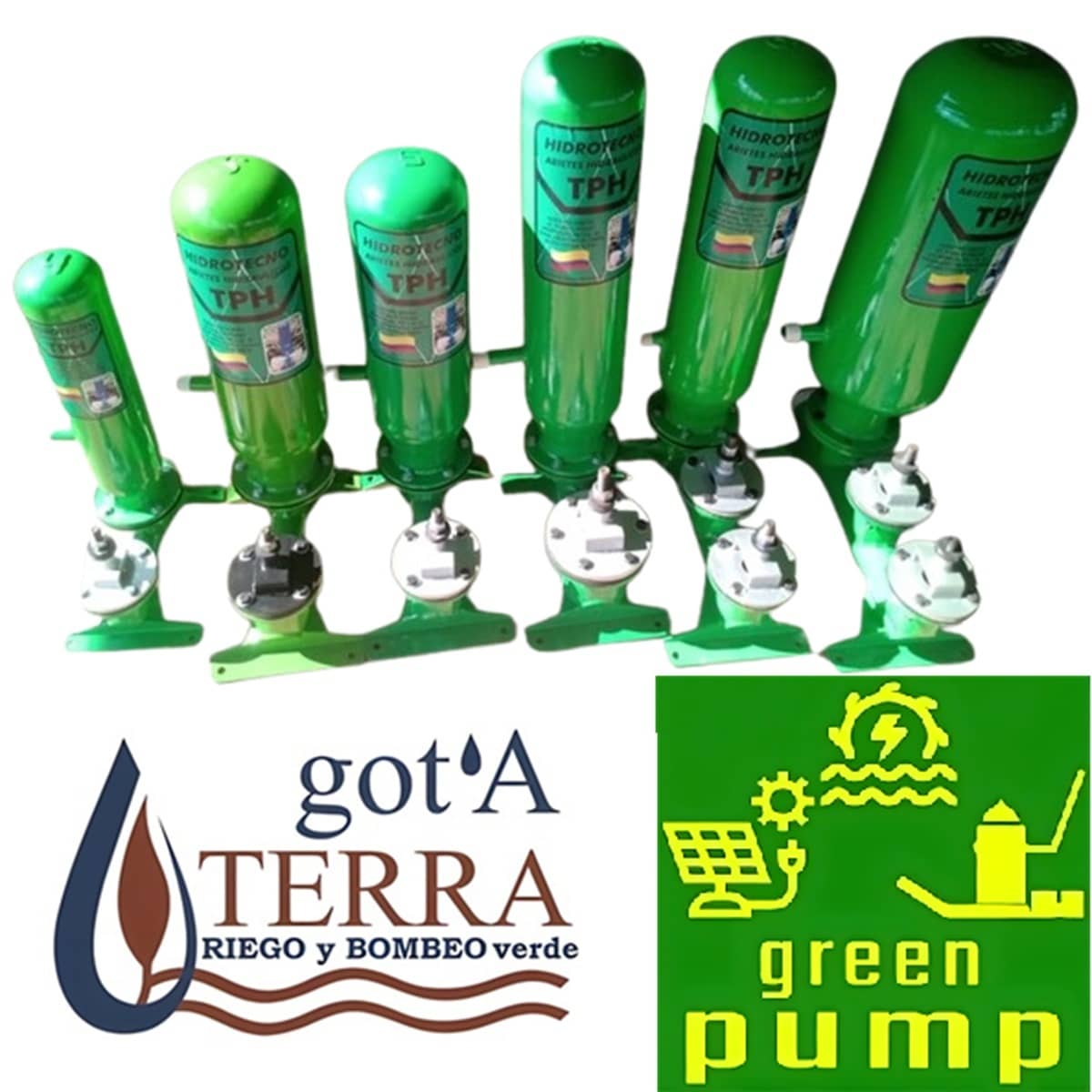

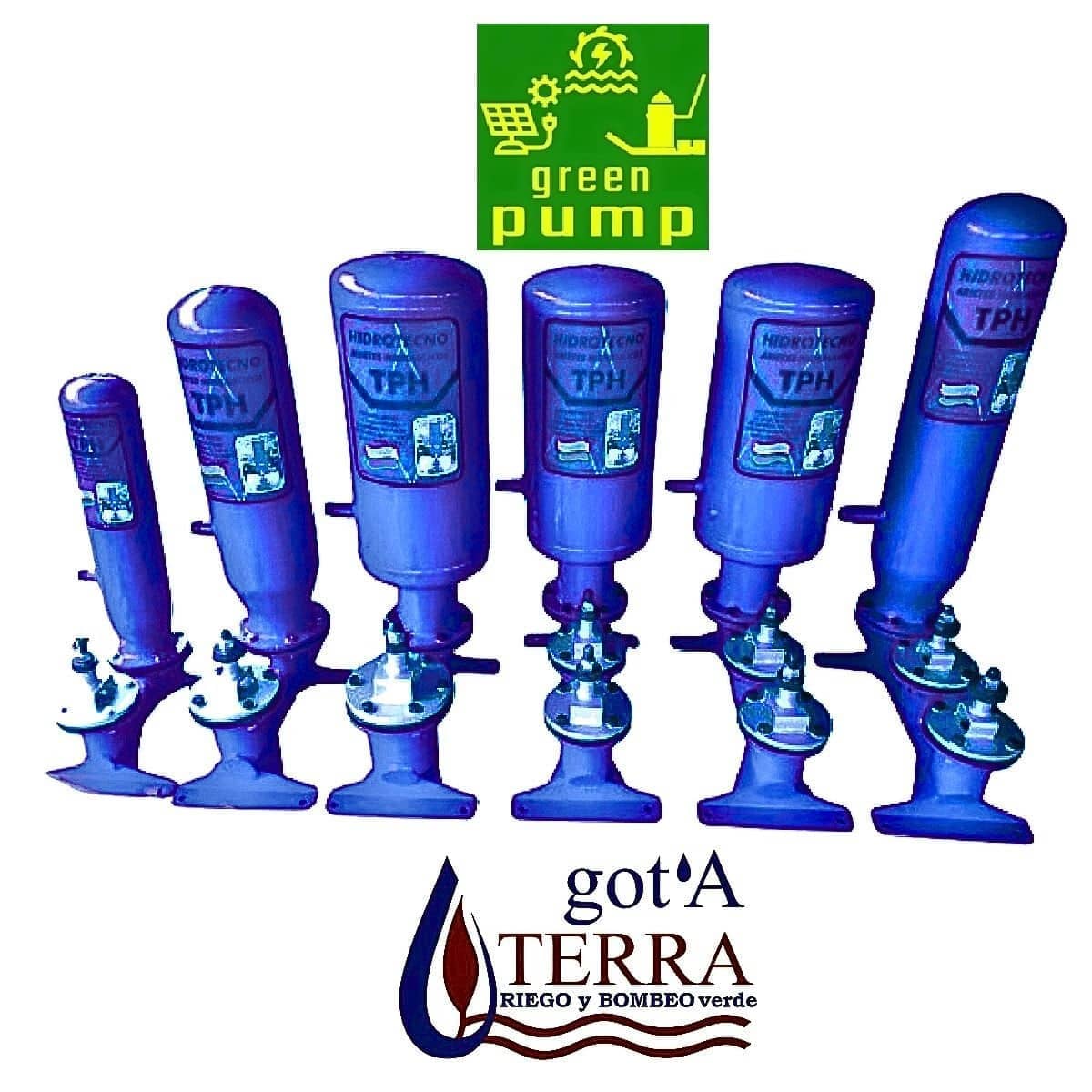

• Presupuestos de inversión variados tanto con las económicas versiones LGT y MED o con las profesionales GP-TPH.

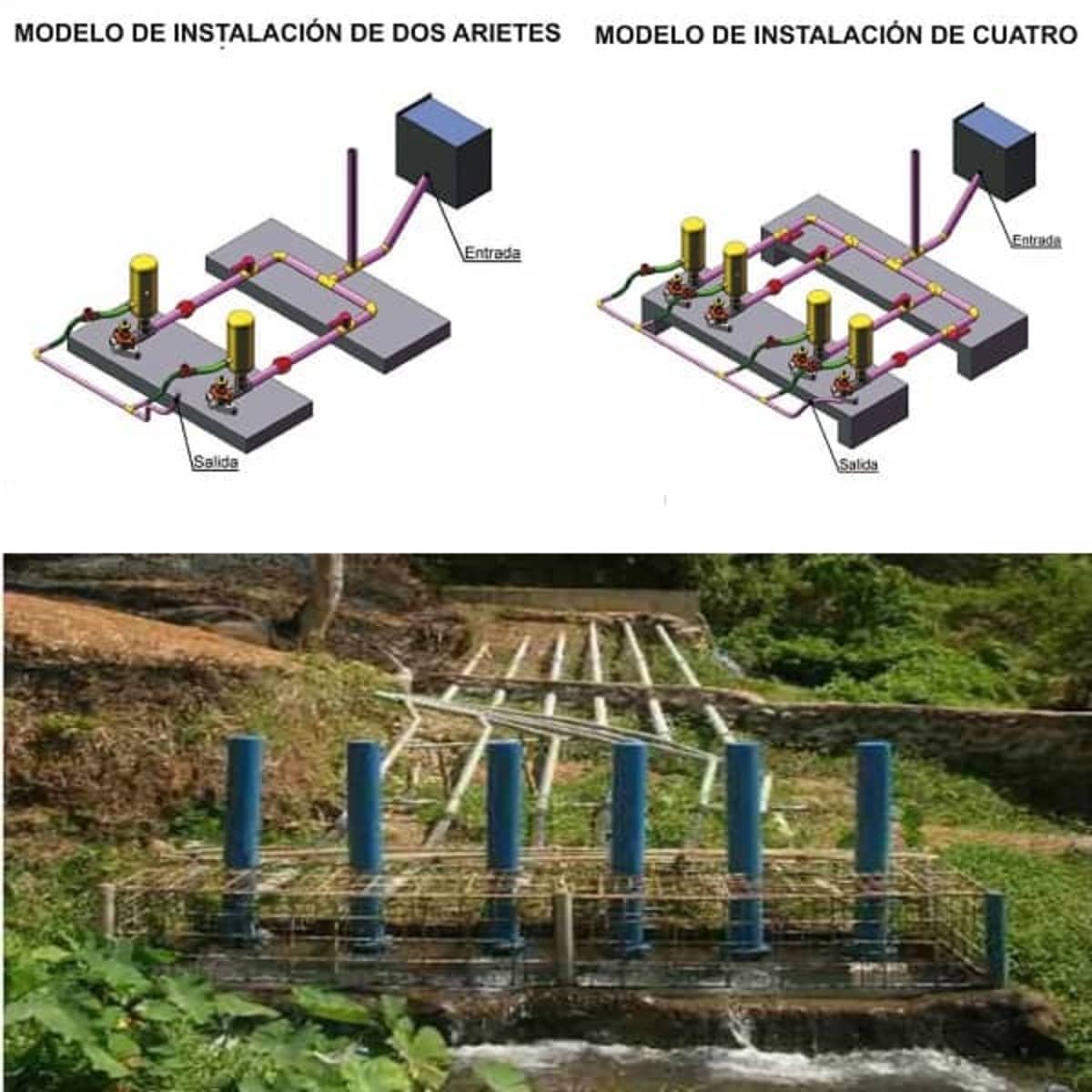

• Oportunidad de duplicar con otra unidad en paralelo ante un bajo rendimiento frente al caudal disponible.

Observaciones del suministro para nuestros Arietes Hidráulicos:

• Normalmente los plazos de entrega varían entre 2 a 8 días por fabricación y alistamiento. Aclaramos que los precios NO incluyen instalación ni fletes del envío.
• Especialmente relevante es que con cualquier suministro irán nuestras sencillas Guías paso a paso en el estilo «Hágalo Usted Mismo».
• Así por el costo comparativo de estos equipos frente a los de cualquier técnico que no estuviese en tu localidad (debido a viáticos y desplazamientos) recomendamos el montaje por el propio usuario. A lo más con un plomero en tu zona y teniendo siempre nuestra asesoría de instrucciones remotas por celular, escritas por correo electrónico o WhatsApp y hasta con video-llamadas.
